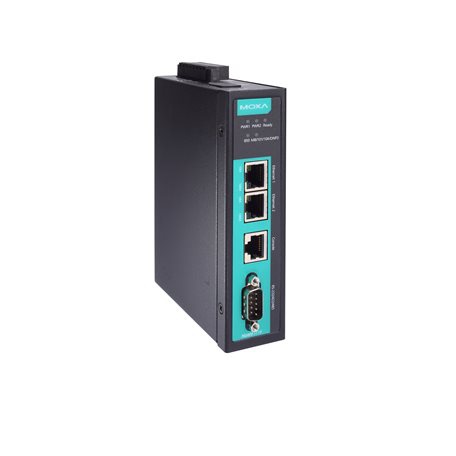

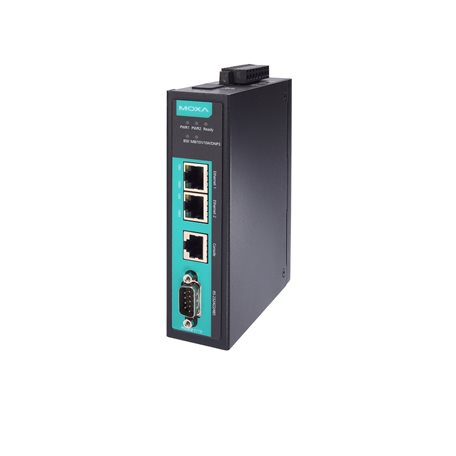

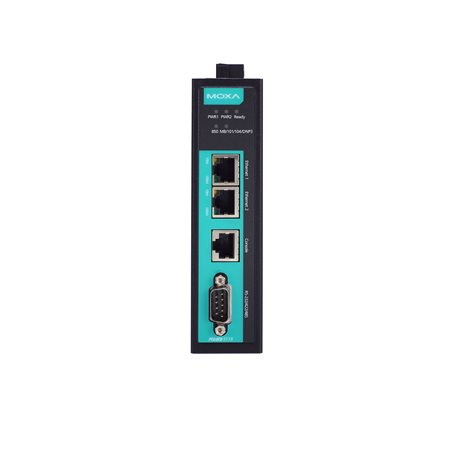

MGate 5119 系列

1 端口 DNP3/IEC 101/IEC 104/Modbus 轉 IEC 61850 網關

支持 IEC 61850 MMS Sever
支持 DNP3 串口/TCP master
支持 IEC 60870-5-101 master（平衡/非平衡）
支持 IEC 60870-5-104 client
支持 Modbus RTU/ASCII/TCP master/client
內置流量監控/診斷信息，方便故障排除
內置以太網級聯端口，容易接線
支持 -40 至 75°C 工作溫度
帶 2 kV 光電隔離保護的串口
支持 IEC 61850 MMS 和 DNP3 TCP 協議加密
基于 IEC 62443/NERC CIP 的安全功能
符合 IEC 61850-3 和 IEEE 1613
內置 SCL 文件生成器，可輕松配置

所獲證書

概述和特點
規格

MGate 5119 是一款工業以太網網關，具有 2 個以太網端口和 1 個 RS-232/422/485 串口。要將 Modbus、IEC 60870-5-101 和 IEC 60870-5-104 設備集成到 IEC 61850 MMS 網絡上，需要使用 MGate 5119 作為 Modbus master/client、IEC 60870-5-101/104 master 和 DNP3 serial/TCP master 來收集數據以及與 IEC 61850 MMS 系統交換數據。

通過 SCL 生成器輕松配置
MGate 5119 作為 IEC 61850 MMS SEVER，通常需要導入由第三方工具生成的 SCL 文件。這可能很耗時并且會增加成本。為克服這一難題，MGate 5119 內置了 SCL 生成器，可通過 Web Console 輕松生成 SCL 文件并幾乎立即可用，從而節省配置時間和成本。

通過流量監控輕松排除故障
MGate 5119 系列網關支持 Modbus RTU/ASCII/TCP、IEC 60870-5-101、IEC 60870-5-104 和 IEC 61850 MMS 協議流量監控功能，方便故障排除，尤其適用于安裝階段。值得一提的是，用戶可以在常用的故障排除工具 Wireshark 中查看流量日志。借助此特性，可輕松分析流量，從而確定導致問題的根本原因。

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）
2
自動 MDI/MDI-X 連接

電磁隔離保護
1.5 kV（內置）

以太網軟件特性

工業協議
Modbus TCP Client (Master)、IEC 60870-5-104 Client、IEC 61850 MMS Sever、DNP3 TCP Master

配置選項
Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)

管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

MIB
RFC1213，RFC1317

對時服務
NTP Client

security功能

認證
本地?cái)?shù)據庫

加密
HTTPS、AES-128、AES-256、SHA-256

security協議
SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)

串口界面

Console 端口
RS-232（TxD、RxD、GND），8-pin Rj45（115200、n、8、1）

端口數量
1

接頭
DB9 公頭

串口標準
RS-232/422/485

波特率
50 bps 至 921.6 kbps

數據位
7，8

校驗位
偶、Mark、無、奇、Space

停止位
1，2

流量控制
RTS Toggle（僅限 RS-232）、RTS/CTS

RS-485 數據流向控制
ADDC®（數據流向自動控制）

RS-485 上拉電阻/下拉電阻
1 kΩ，150 kΩ

RS-485 終端電阻
120 Ω

隔離保護
2 kV（內置）

串口信號

RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

RS-422
Tx+、Tx-、Rx+、Rx-、GND

RS-485-2w
Data+、Data-、GND

RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND

串口軟件特性

工業協議
Modbus RTU/ASCII Master、IEC 60870-5-101 Master（平衡/非平衡）、DNP3 串口 Master

Modbus RTU/ASCII

模式
Master

支持功能
1、2、3、4、5、6、15、16、23

maximum命令數量
128

Modbus TCP

模式
Client (Master)

支持功能
1、2、3、4、5、6、15、16、23

maximum Server 連接數量
32

maximum命令數量
128

IEC 60870-5-104

模式
Client

支持的對象
單點
雙點
步階位置
32 位的位字符串
測量值(normalized)
測量值
測量值(floating)
集成總量

maximum Server 連接數量
32

maximum信息對象數量
1200 點

IEC 60870-5-101

模式
Master（平衡/非平衡）

支持的對象
單點
雙點
步階位置
32 位的位字符串
測量值(normalized)
測量值
測量值(floating)
集成總量

maximum Slave 連接數量
1（平衡），31（非平衡）

maximum信息對象數量
1200 點

DNP3 串口

模式
Master

支持的對象
二進制輸入
模擬輸入
計數器
凍結計數器
二進制輸出
模擬輸出

maximum Outstation 連接數量
16

maximum對象數
1200 點

DNP3 TCP

IEC 61850

模式
MMS SEVER

maximum Client 連接數量
16

maximum數據集數
99

maximum報告數
99

maximum數據對象數
1200 點

內存

支持的數據點數
1,200 點

microSD 插槽
highest 32 GB（兼容 SD 2.0）

電源參數

輸入電壓
12 至 48 VDC

輸入電流
455 mA @ 12 VDC

電源接頭
螺絲緊固 Euroblock 端子

繼電器

觸點額定電流
純電阻性負載：2 A @ 30 VDC

機械特性

外殼
金屬

IP 等級
IP30

尺寸
36 x 120 x 150 mm（1.42 x 4.72 x 5.91 英寸）

重量
517 g (1.14 lb)

工作環境

工作溫度
-40 至 75°C（-40 至 167°F）

存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）

相對濕度
5 至 95%（非冷凝）

安規認證

security
EN 60950-1、IEC 60950-1、IEC 62368-1、UL 60950-1、EN 62368-1、UL 62368-1

EMC
EN 55032/35

EMI
CISPR 32，F(xiàn)CC Part 15B Class A

EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：4 kV
IEC 61000-4-6 CS：10 V/m
IEC 61000-4-8 PFMF：100 A/m

自由落體
IEC 60068-2-32

沖擊
IEC 60068-2-27
IEC 61850-3 Edition 2.0

變電站
IEEE 1613、IEC 61850-3

振動
IEC 60068-2-6，IEC 60068-2-64，IEC 61850-3 版本 2.0

MTBF

時間
1,180,203 小時

標準
Telcordia SR332

保修

保修期限
5 年
