項目背景
某綜合管廊內需要將監控視頻和設備控制信號分為兩個網分別組成冗余網絡進行傳輸控，同時管廊內要覆蓋無線Wifi信號，用于人員定位和無線終端設備的通信。
綜合管廊內部每200米一道防火門，在防火門位置的附近有設備箱，交換機安裝于此設備箱內。
系統需求
1. 支持靈活、動態的分層網絡部署和集成
2. 無線網絡信號在整條管廊內的完全覆蓋
3. 方便地進行通信和工業自動化平臺的集成
4. 在惡劣環境下保持高可靠的操作，極端溫度和連接不穩定等情況
MOXA解決方案：
中控室：采用2臺IKS-G6824A三層核心交換機組成冗余環網，實現路由冗余。
監控網：采用EDS-518E交換機組成千兆Turbo Chain冗余光纖鏈，以保證視頻信號傳輸?shù)膸挕?br />
控制網：采用EDS-408A-SS-SC交換機組成百兆Turbo Chain冗余光纖鏈，用以傳輸現場控制設備和WIFI無線的數據。

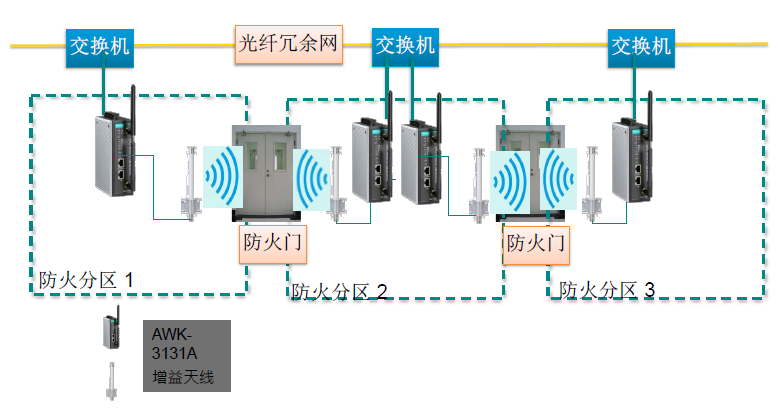

無線架構
在每道防火門處安裝一臺AWK-3131A做為AP接入點，每臺AWK-3131A上連接兩個定向天線，分別安裝于防火門的兩側來向管廊內發射無線信號，以保證巷道內的無線信號覆蓋。
