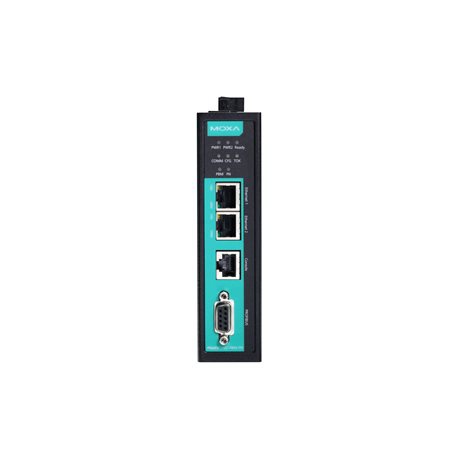

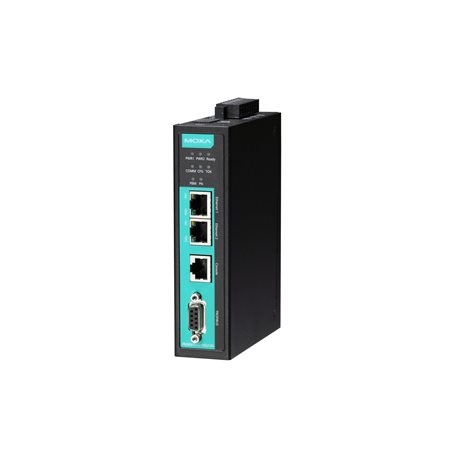

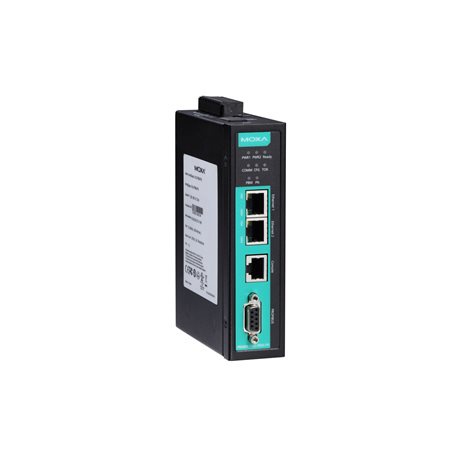

MGate 5102-PBM-PN系列

1口PROFIBUS轉PROFINET網關

支持 PROFIBUS 和 PROFINET 協議轉換
支持 PROFINET IO Device
支持 PROFIBUS DP V1 master
自動掃描 PROFIBUS 設備并輕松配置
基于 WEB 端的可視化 I/O 數據圖形界面
內置以太網級聯端口，容易接線
microSD 卡，用于配置備份/復制和事件日志
內置流量監控/診斷信息，方便故障排除
狀態監控和故障保護，易于維護
支持冗余雙直流電源輸入和 1 個繼電器輸出
-40 至 75°C 的寬溫型號可供選擇
帶 2 kV 光電隔離保護的串口
基于 IEC 62443 的safety功能

所獲證書

概述和特點
規格

MGate 5102-PBM-PN 網關為 PROFIBUS 設備（例如：PROFIBUS PLC 或驅動器）和 PROFINET 主機之間建立通信連接。所有型號均采用堅固的金屬外殼保護，支持導軌式安裝，并提供可選的內置光電隔離保護。它配有 PROFIBUS 和以太網狀態 LED 指示燈，易于維護。其堅固設計，適用于石油和天然氣、電力、過程自動化及工廠自動化等工業應用。

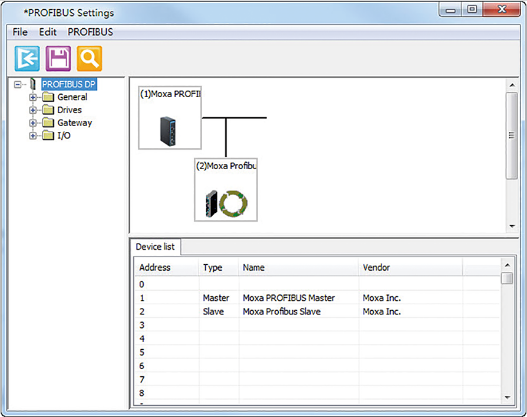

簡易設置工具

Windows MGate 管理器和 web console 均支持 AutoScan 功能，簡化配置和操作。AutoScan 可自動檢測所有連接的 PROFIBUS slave 設備及其可用的 I/O 模塊，快速完成網關配置，并提供了數據映射表。此外，只需一鍵即可導出所有 PROFIBUS I/O 模塊數據至 GSDML 文件，協助配置 PROFINET 控制器（例如：Siemens PLC）。

多種維護功能

MGate 5102-PBM-PN 提供 web console 和 Telnet console 進行遠程維護，這兩個 console 均支持 HTTPS 和 SSH 等加密通信功能，可防止未授權訪問。用戶可以通過 web console 遠程監控所有 PROFIBUS slave 的 I/O 數據的狀態和變更，并可通過 web console 查閱日志，了解曾發生過的系統事件。繼電器輸出報警可提供電源輸入和以太網線纜狀態。這些功能使維護工程師可以輕松進行設備故障排除和維護。

冗余雙電源輸入

MGate 5102-PBM-PN 支持雙電源輸入，可靠性更高。它可同時連接 2 個帶電直流電源，即使一個電源發生故障也可確保連續運行。這些出色的可靠性使得這款 PROFIBUS master 轉 PROFINET 網關成為嚴苛工業應用的理想選擇。

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）：
2 個（自動 MDI/MDI-X 連接）
電磁隔離保護 ：1.5 kV（內置）

以太網軟件特性

工業協議： PROFINET IO Device (Slave)
配置選項： Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)、MGate 管理器、Telnet Console
管理： ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client
MIB： RFC1213、RFC1317
對時服務： NTP Client

串口界面

Console 端口： RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

串口軟件特性

配置選項：串口 Console
工業協議： PROFIBUS DP-V1 Master

PROFIBUS 接口

工業協議： PROFIBUS DP
端口數量： 1
接頭： DB9 母頭
波特率： 9600 bps 至 12 Mbps
隔離保護：2 kV（內置）
信號： PROFIBUS D+、PROFIBUS D-、RTS、Signal Common、5V

PROFIBUS

模式： DP-V1 Master
輸入數據規模： 1024 bytes
輸出數據規模： 1024 bytes

PROFINET

模式： IO Device (Slave)
Max IO 控制器連接數： 1（用于讀/寫）
輸入數據規模： 1024 bytes
輸出數據規模： 1024 bytes

內存

microSD 插槽：高 32 GB（兼容 SD 2.0）

電源參數

輸入電壓： 12 至 48 VDC
輸入電流： 430 mA @ 12 VDC
電源接頭：螺絲緊固 Euroblock 端子

繼電器

觸點額定電流：純電阻性負載：2 A @ 30 VDC

機械特性

外殼：金屬
IP 等級： IP30
尺寸： 36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）
重量：500 g (1.10 lb)

工作環境

工作溫度：
MGate 5102-PBM-PN：0 至 60°C（32 至 140°F）
MGate 5102-PBM-PN-T：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）： -40 至 85°C（-40 至 185°F）
相對濕度： 5 至 95%（非冷凝）

安規認證

safety： EN 60950-1，UL 508
EMC： EN 55032/24
EMI： CISPR 32，F(xiàn)CC Part 15B Class B
EMS：
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
危險環境： ATEX，Class I Division 2，IECEx
自由落體： IEC 60068-2-32
沖擊： IEC 60068-2-27
振動： IEC 60068-2-6，IEC 60068-2-64

MTBF

時間： 980,417 小時
標準： Telcordia SR332

保修

保修期限：5年
