項目背景
某城市新建一條16公里的道路，為避免燃?xì)狻⑽鬯裙芫€埋設或維修時對新路“開膛破肚”、反復開挖造成的施工麻煩和資源浪費。綜合管廊就是：將設置于地面下可容納包括電力、電信、供水、煤氣、交通信號、閉路電視、熱力管道等兩種以上的公共設施管線，并擁有完備的排水、照明、通訊、監控等設施功能的地下箱涵隧道。
系統需求
1. 可靠的通信網絡，以保證監控的實時性。
2. 管廊內部實時視頻監視。
3. 管廊內部煙霧、火警、溫濕度實時監視，并保證在網絡出現故障時可以自動告警并進行相關的動作。
4. 網絡設備必須承受惡劣的環境考驗，以減少維運作業。

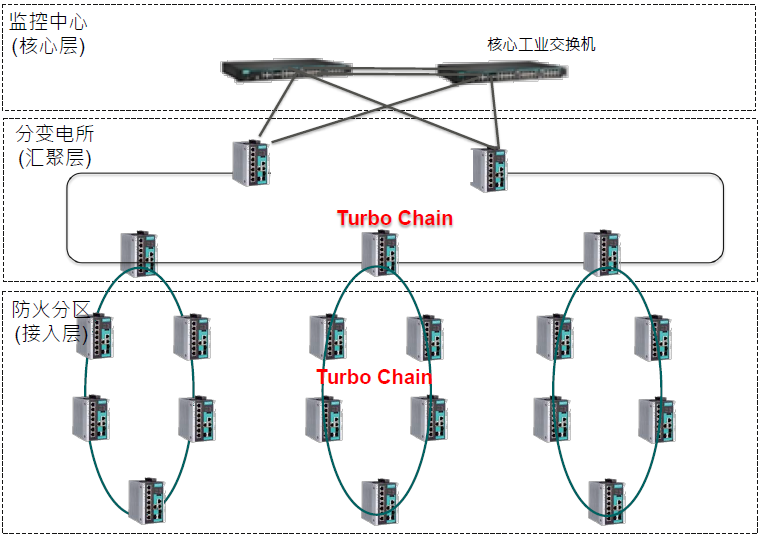

系統架構圖
管廊里交換機與控制室的機架式交換機組成冗余環網，來保證網絡通信的冗余性。交換機每200米布置一臺，每臺交換機上連接高清IP Camera來對管廊內部做視頻監控。
每臺交換機上連接一個遠程RTU控制器ioLogik E2210，用以采集煙霧及火警告警信號，同時連接現場告警輸出裝置；以其強大的內置Click&Go功能，來實現采集到告警信號后即使網絡中斷也可以通過內置邏輯判斷功能，主動給現場告警裝置輸出告警信號。在個別位置安裝可編程RTU控制器ioPAC 8020，用以采集溫濕度傳感器提供的數據，并根據采集到的數據來自行判斷是否通過數字閥門來啟動水泵、鼓風機等裝置來保證管廊內的溫濕度在正常范圍內。
